Анкерный столб: устройство, особенности и применение

Практика

5 февраля 2026

Требования законодательства устанавливают правила организации работ на высоте и, в частности, использования СИЗ от падения с высоты. Анкерное устройство, которое является обязательным компонентом системы безопасности должно устанавливаться таким образом, чтобы сократить риск падения работника с высоты, а в случае возникновения падения - минимизировать вредные и опасные последствия. Анкерные столбы, которые в большинстве своём являются дополнительным компонентом в решении по организации системы безопасности выполняют задачу снижения рисков, связанных с работой на высоте.

Наличие на складе Собственный склад готовой продукции

Всегда на связи Наши специалисты всегда на связи и готовы отвечать на вопросы

Гарантия качества Соответствие продукции ТР ТС 019/2011, подтверждение декларациями.

Разберём основные тезисы в этой теме.

Для чего нужны анкерные столбы

Анкерный столб является дополнительным устройством, который может являться как компонентом анкерной системы, позволяет организовать безопасную и удобную анкерную точку для крепления соединительной подсистемы. Некоторые виды анкерных столбов могут выполнять роль демпфирующего элемента в случае возникновения критической нагрузки в анкерном устройстве или системе анкерных устройств.

Постараюсь выделить основные задачи, которые выполняют столбики

Определённый вид столбиков имеет механизм распределения нагрузок при срыве (зона деформации в конструкции). Этот принцип работы позволяет снизить уровень критических нагрузок на структуру, к которой крепится анкерный столб. Чаще всего этот принцип используется в столбах, устанавливаемых на кровлю и необходим для исключения разрушения точки крепления столба и кровельного покрытия.
Снижение фактора рывка за счёт выноса анкерной точки. Чем меньше глубина падения работника, тем меньше фактор опасного воздействия при остановке падения.
Уменьшение потенциальной глубины падения работника. Часто в условиях малого запаса безопасной высоты, глубина падения является определяющим фактором при расположении анкерной точки.
Видимость и доступность анкерной точки. Примером может служить установка анкерного устройства на кровле, которую в зимний период засыпает снегом. Анкерные столбики позволяют сделать анкерную точку видимой.
Особенности конструкций и структур для организации системы анкерных устройств. Зачастую единственный способ установки анкерных устройств является установка их на дополнительные консоли и столбы. Например, прочная структура, которая может использоваться для крепления скрыта декоративным слоем или панелями. С применением дополнительных консолей и анкерных столбов, в частности, точку крепления анкерного устройства можно вынести через этот слой.

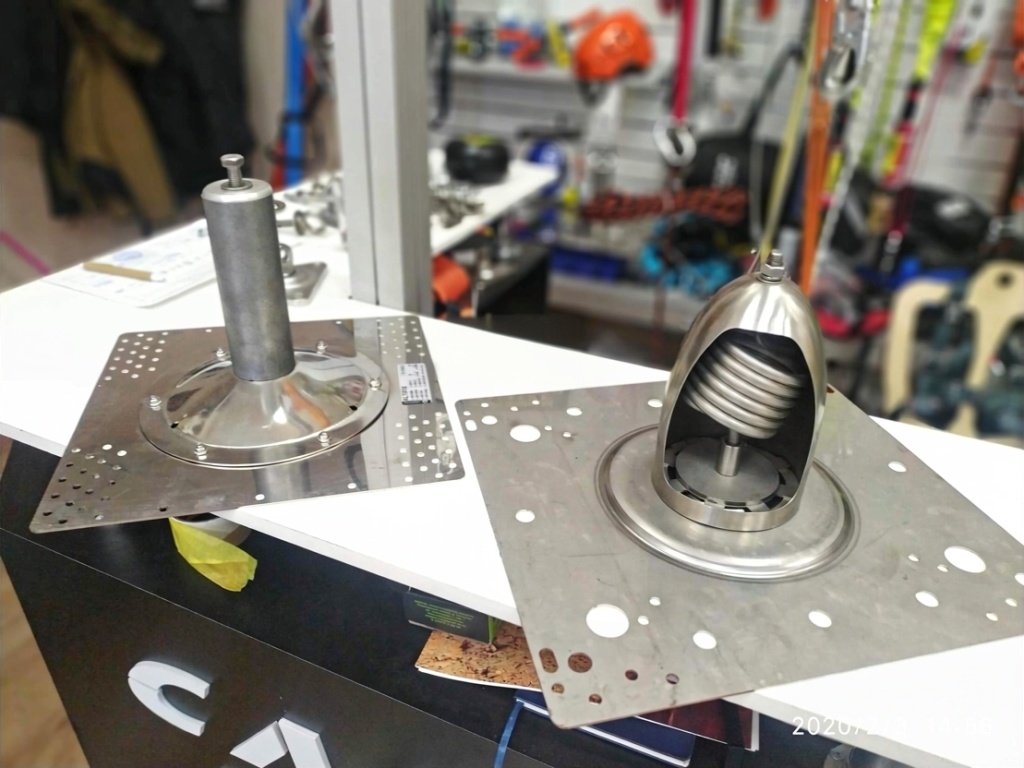

Пример анкерных столбов с принципом демпфирования. Правый столбик в разрезе - интегрирован механизм, срабатывающий при складывании и снижающий нагрузку на основание.

Варианты исполнения

Анкерные столбики могут производиться и разрабатываться как вспомогательная конструкция (консоль), так и могут предлагаться производителями в виде готового сертифицированного решения (ТР ТС 019/2011) с установленной инструкцией по использованию и установке.

Анкерные столбы в большинстве разрабатываются как стационарные решения для постоянной установки, но существует ассортимент столбиков для использования в качестве переносных устройств, которые могут устанавливаться на период выполнения работ. В этом случае анкерный столб должен быть сертифицирован и соответствовать требованиям ТР ТС 019-2011. Если анкерный столб является проектным решением и устанавливается стационарно, легитимность его использования определяется расчётами при проектировании. Сертификация его как отдельного элемента не требуется.

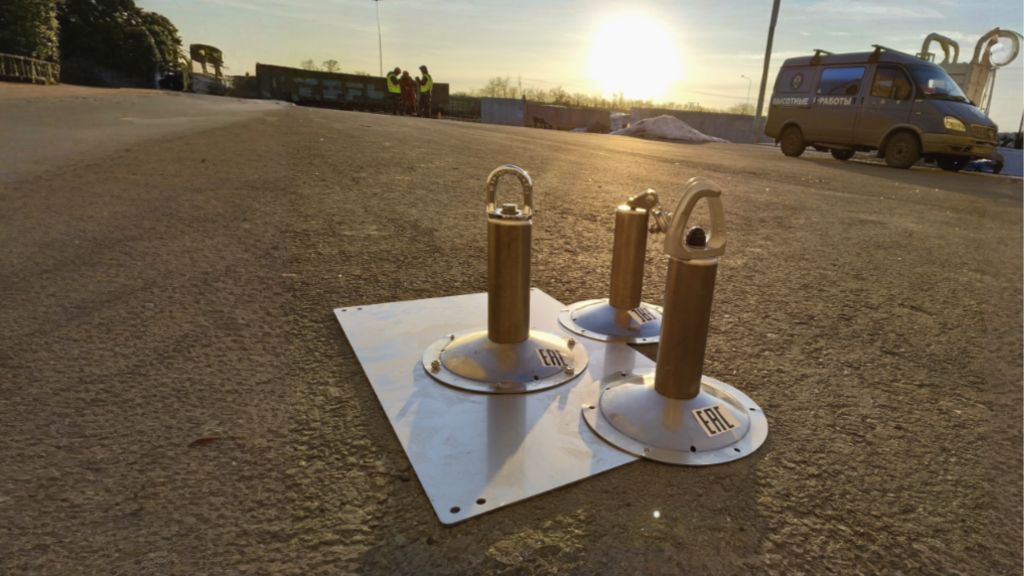

Анкерные столбы могут быть как единой конструкцией (неразборной), так и состоящей из частей (например, основание имеет посадочное место для установки переносного столба).

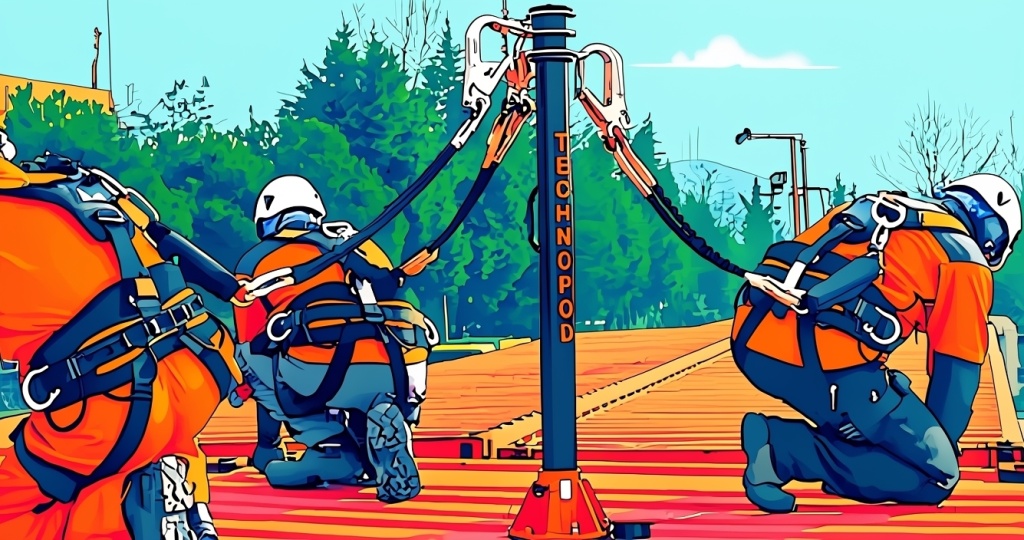

Анкерный столб с точкой на три пользователя.

Анкерные столбики выполняются в диапазоне размеров. В зависимости от задач тело столба может иметь разную длину (высоту). Стоит учесть, что чем больше длина столба, тем выше нагрузки, приходящиеся на элементы изделия. Столб должен обеспечить прочность 22 кН (для одного пользователя). Достигнуть такой прочности на разрушение очень сложно при большой длине или высоте столба.

Важно понимать, что учитывается нагрузка на разрушение. Достигнуть такой величины прочности для этих нагрузок, которые не приводят к необратимой деформации невозможно при большом рычаге. Именно по этой причине была отменена процедура испытаний динамическими и статическими нагрузками в эксплуатационных организациях. При проектировании, разработке, изготовлении столбов, как и других СИЗПВ в расчёт берётся разрушающая нагрузка (столб погнётся, но не сломается).

Конструкция анкерных столбов

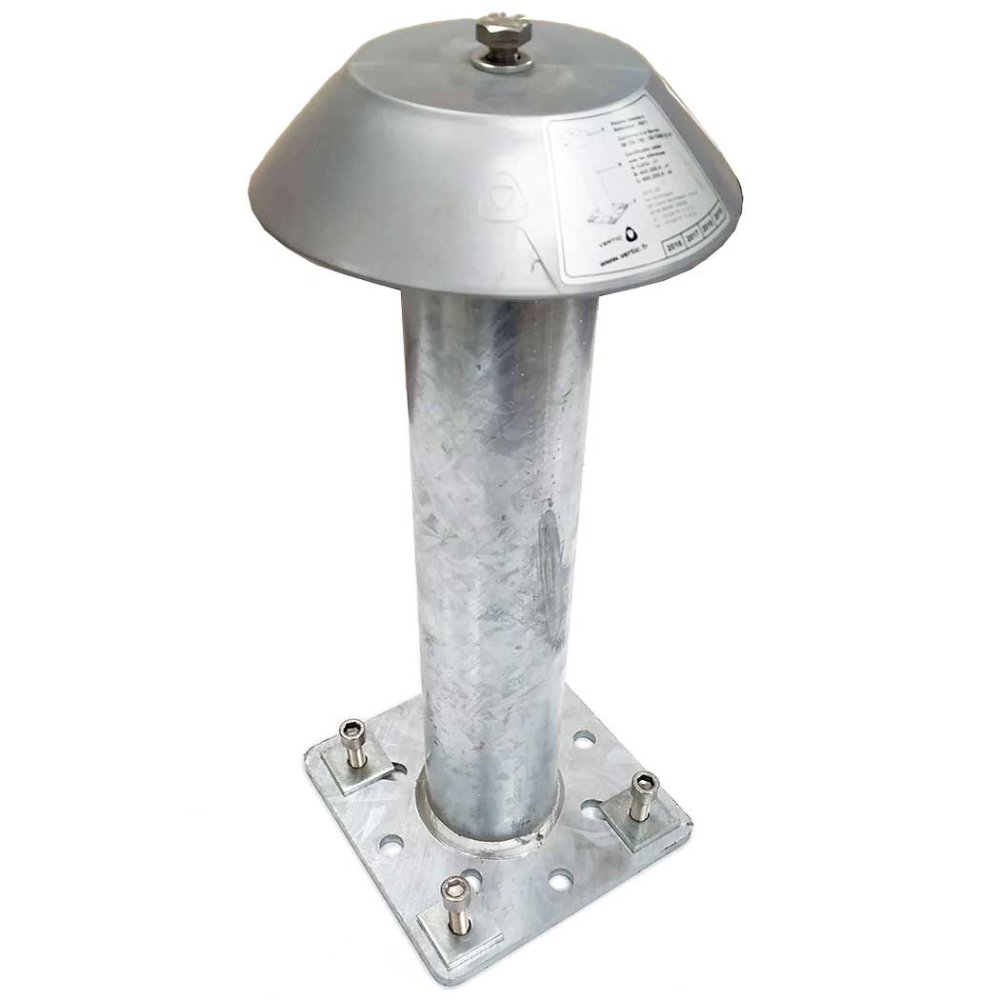

Анкерные столбы можно условно разделить на три части: основание, которое крепиться к поверхности или конструкции, тело столба и точка крепления анкерного устройства.

Тип основания анкерного столба зависит от нюансов его крепления. Существуют как готовые решения крепления, так и решения, которые разрабатываются для конкретных элементов. В большинстве случаев основанием является площадка с отверстиями, которые используются для крепления. Способ крепления может быть различным - в прочную структура на анкера, с использованием ответных пластин (обжим балки), саморезами или заклёпками в поверхность кровельного материала, способ сквозного монтажа, на специальные фланцевые крепления (установка на фланцевые соединения кровли).

Тело столба может быть выполнено из круглой или квадратной трубы, из согнутого стального листа, вырезанного по чертежу, из композитного материала. Часто при проектировании столба под специальные (индивидуальная разработка) места установки тело столба (консоли) может состоять из нескольких элементов, соединённых между собой сваркой или болтовыми креплениями.

Точка крепления анкерного устройства обычно выполняется в виде отверстия на интегрированной площадке или закладной гайки с резьбой. Обычно используется диаметр от М12 до М16.

Все элементы разрабатываются и соединяются между собой по проекту, разработанному с учётом требований по прочности изделия. Анкерный столб является результатом разработки как проектировщика, так и технолога.

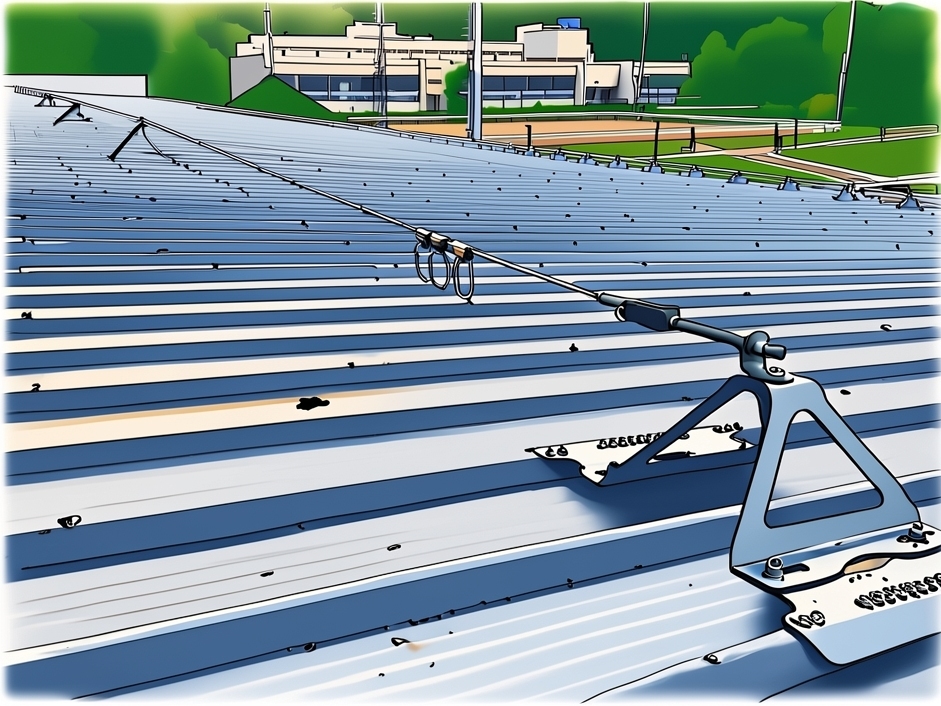

Анкерная линия на демпфирующих столбах, установленная в кровлю на саморезы

Основные области применения

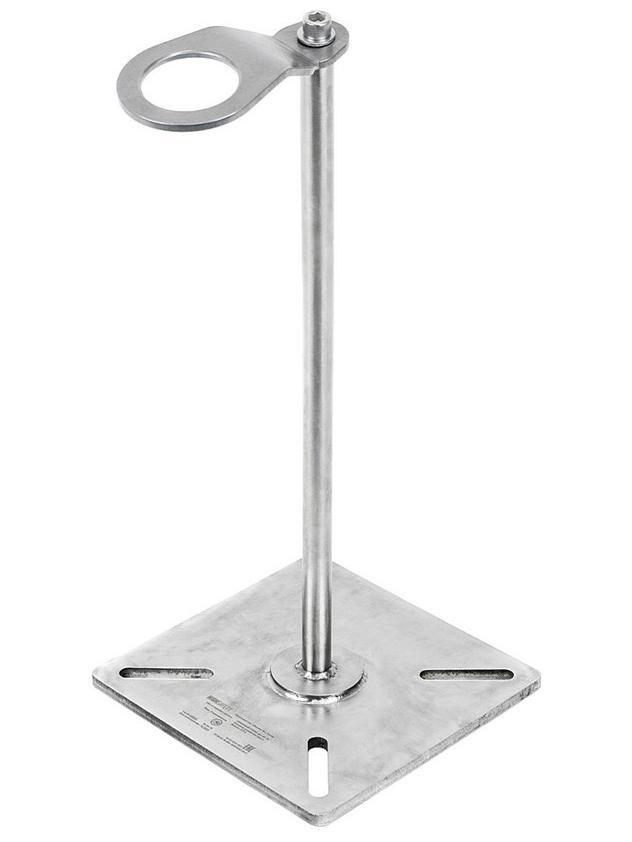

Организация системы безопасности при обслуживании кровли. Типов кровель и кровельных покрытий существует большое количество. Но, практически на всех типах применимы анкерные столбы (они могут быть как отдельными точками крепления, так и в качестве компонента такой системы, как анкерные линии). Способов их установки существует множество и найти наиболее правильный вариант порой непростая задача. Сложность решения обычно в поиске надёжного крепления анкерного столба на структуру и исключения проблемы с нарушением гидроизоляции.

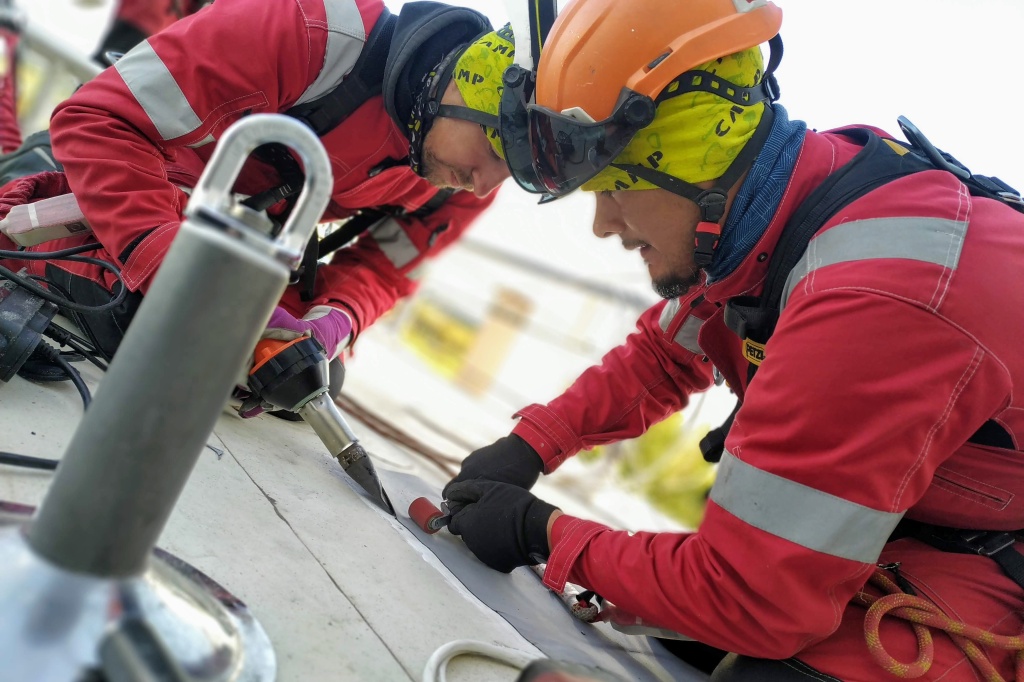

Монтажники устанавливают столб. Гидроизоляция.

Самым надёжным способом является установка столба на крепкие структуры под кровельным материалом: плиты перекрытия, стропила, стяжка. Но в этом случае необходимо разработать и реализовать надёжную гидроизоляцию, исключить риски возникновения конденсата в точке росы в слое утеплителя. Существуют много способов установки основания столба сверху кровельного покрытия. Такой способ менее надёжен, но исключает риски протечек в местах установки.

Неограждённые площадки и эстакады. При невозможности обеспечить зоны пребывания людей у края с рисками падения коллективными средствами защиты от падения с высоты (ограждения), используются системы на базе СИЗ. При регулярном пребывании людей в таких зонах, обычно они оснащаются стационарными системами защиты от падения с высоты. Анкерные столбы в этих системах - оправданное решение, позволяющее расположить анкерное устройство выше и обеспечить минимальную глубину падения. Это решение обеспечивает как минимизацию негативных последствий от падения, так и облегчит эвакуационно-спасательные мероприятия.

Монтаж стационарных и временных анкерных линий. Анкерные линии практически всегда устанавливаются на столбы или дополнительные кронштейны крепления на структуру. Основной задачей является позиционировать анкерную линию таким образом, чтобы избежать соприкосновение базового элемента линии с конструкциями, сделать её удобной и безопасной для использования.

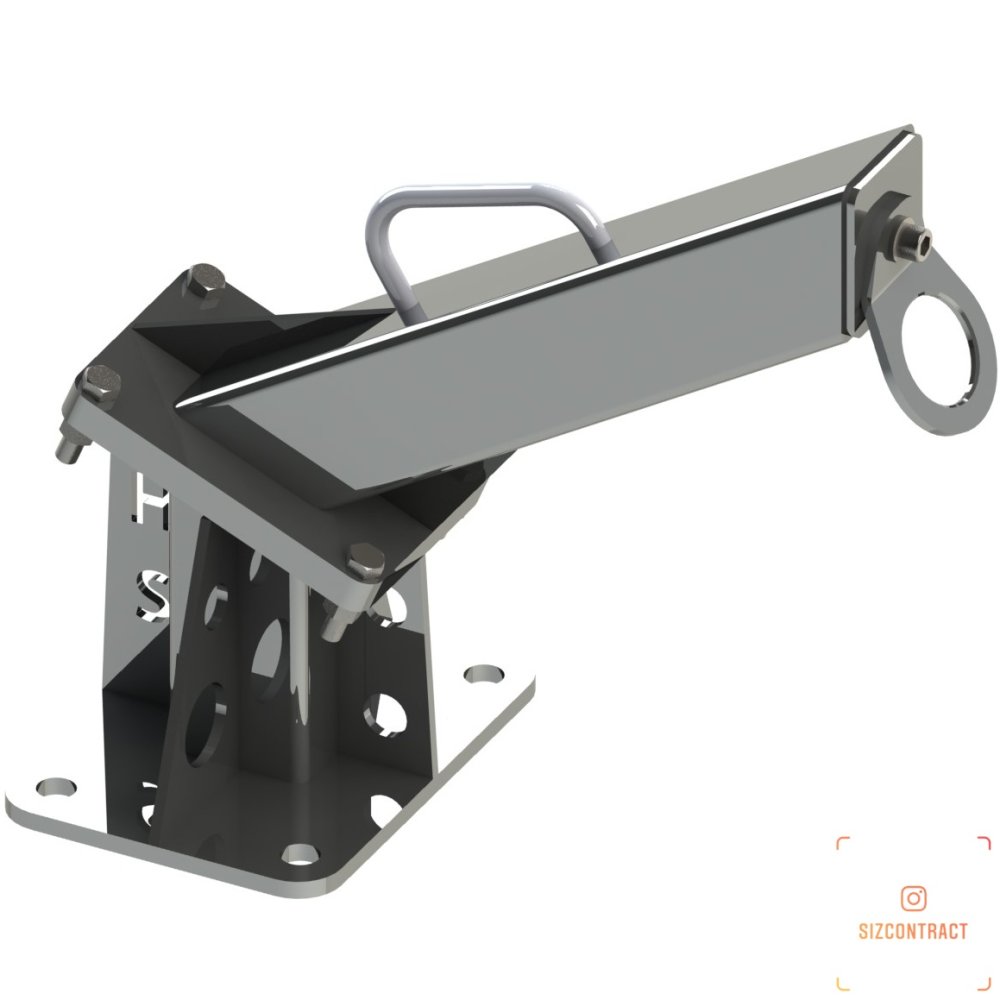

Обслуживание промышленных объектов (разъединители, трансформаторы, морские контейнеры). Главным фактором риска в этой области является малый запас высоты. Для того, чтобы снизить величину безопасной глубины падения используются анкерные столбы. Существует большое количество способов их установки как на постоянной основе, так и с использованием переносных анкерных столбов.

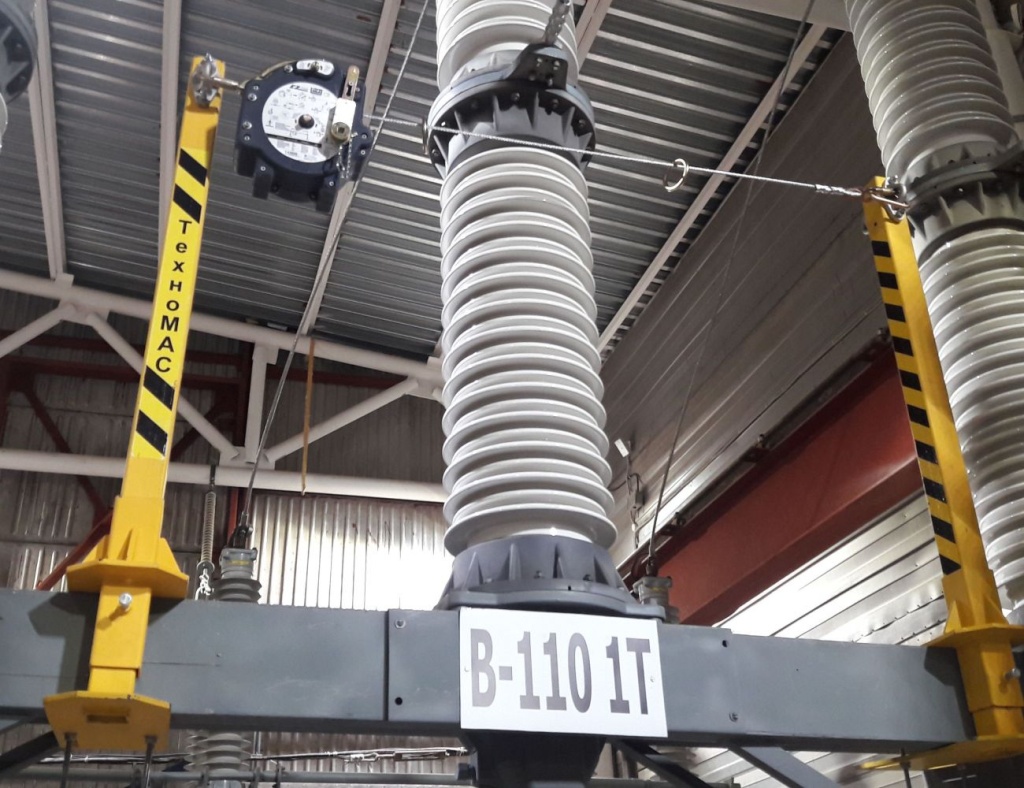

Анкерный столбик для крепления на крышке трансформатора

Частые вопросы

Какие задачи выполняют анкерные столбы при организации системы безопасности на кровле?

Анкерные столбы играют важную роль в обеспечении безопасности на кровле. Они выполняют несколько ключевых функций:

Распределение нагрузок при срыве. Некоторые анкерные столбы оснащены механизмом, который равномерно распределяет нагрузку при срыве. Это снижает критическое давление на основную конструкцию и предотвращает разрушение точки крепления и кровельного покрытия.
Снижение фактора рывка. Чем меньше глубина падения работника, тем меньше риск травмы. Анкерные столбы позволяют установить точку крепления на большем расстоянии от края, что уменьшает глубину падения.
Уменьшение глубины падения. В условиях ограниченного запаса безопасной высоты глубина падения становится критическим фактором. Анкерные столбы помогают уменьшить эту глубину, обеспечивая более безопасное рабочее пространство.
Видимость и доступность анкерной точки. Зимой кровля часто покрывается снегом, что может скрыть анкерные точки. Анкерные столбики делают эти точки заметными, облегчая их обнаружение и использование.
Организация системы анкерных устройств. В конструкциях, где установка анкерных точек возможна только через дополнительные консоли и столбы, анкерные столбы становятся незаменимым элементом. Это особенно важно, когда прочная структура скрыта декоративными панелями.

Какие требования предъявляются к анкерным столбам согласно ТР ТС 019/2011?

Согласно ТР ТС 019/2011, анкерные столбы должны:

1. Выдерживать нагрузку в 22 кН на одного пользователя.
2. Быть сертифицированы и соответствовать техническому регламенту.
3. Иметь инструкцию по установке и использованию (для готовых решений).
4. При проектировании и изготовлении учитывать разрушающую нагрузку, при которой столб гнётся, но не ломается, а не нагрузки, вызывающие необратимую деформацию.
5. При стационарной установке их использование должно быть подтверждено расчётами на этапе проектирования, отдельная сертификация не требуется.
6. Переносные анкерные столбы должны быть сертифицированы и соответствовать ТР ТС 019-2011.

Как анкерные столбы помогают минимизировать последствия падения с высоты?

Анкерные столбы играют важную роль в обеспечении безопасности при работе на высоте, минимизируя риски, связанные с падением. Они выполняют несколько ключевых функций:

Снижение фактора рывка: чем меньше расстояние, которое проходит работник до остановки падения, тем меньше риск получения травм. Анкерные столбы позволяют разместить анкерную точку на оптимальном расстоянии от рабочей зоны, что уменьшает глубину падения и, соответственно, снижает фактор рывка.

Ограничение глубины падения: в ситуациях, когда запас безопасной высоты ограничен, правильное расположение анкерной точки становится критически важным. Анкерные столбы помогают оптимизировать это расположение, минимизируя глубину падения и уменьшая потенциальный риск.

Обеспечение видимости анкерной точки: в условиях, когда рабочая зона может быть скрыта снегом или другими препятствиями, например, на крыше зимой, анкерные столбы обеспечивают возможность визуально определить местоположение анкерной точки, что повышает безопасность.

Равномерное распределение нагрузок: некоторые модели анкерных столбов оснащены механизмом распределения нагрузок при срыве, который позволяет снизить критическое воздействие на конструкцию, к которой они крепятся. Это предотвращает разрушение точки крепления и повреждение кровельного покрытия.

Организация системы анкерных устройств: в сложных конструкциях, где установка анкерных устройств через основные элементы невозможна, анкерные столбы позволяют создать эффективную систему безопасности. Это особенно важно в случаях, когда прочная структура скрыта отделочными материалами.

В каких областях применяются анкерные столбы?

Организация системы безопасности при обслуживании кровли:

могут быть отдельными точками крепления;
использоваться в составе анкерных линий;
требуют учёта нюансов крепления и исключения проблем с гидроизоляцией.

Неограждённые площадки и эстакады:

при невозможности обеспечить зоны пребывания людей у края ограждениями;
позволяют расположить анкерное устройство выше и обеспечить минимальную глубину падения;
облегчают эвакуационно-спасательные мероприятия.

Монтаж стационарных и временных анкерных линий:

позиционирование анкерной линии для избежания соприкосновения с конструкциями;
обеспечение удобства и безопасности использования.

Обслуживание промышленных объектов:

разъединители, трансформаторы, морские контейнеры;
снижение величины безопасной глубины падения;
использование как постоянных, так и переносных анкерных столбов.

Какие существуют варианты исполнения анкерных столбов?

Анкерные столбы могут производиться и разрабатываться в нескольких вариантах исполнения:

Как вспомогательная конструкция (консоль).
В виде готового сертифицированного решения (ТР ТС 019/2011) с установленной инструкцией по использованию и установке.

По типу установки анкерные столбы делятся на:

стационарные — разрабатываются как стационарные решения для постоянной установки;
переносные — могут устанавливаться на период выполнения работ, должны быть сертифицированы и соответствовать требованиям ТР ТС 019-2011.

По конструкции анкерные столбы могут быть:

неразборными — единой конструкцией;
состоящими из частей — например, основание имеет посадочное место для установки переносного столба.

Какие задачи выполняют анкерные столбы при работе на высоте?

Анкерные столбы выполняют несколько задач при работе на высоте:

Обеспечивают безопасную и удобную анкерную точку для крепления соединительной подсистемы.
Могут служить демпфирующим элементом при критической нагрузке в анкерном устройстве или системе анкерных устройств.
Распределяют нагрузки при срыве (зона деформации в конструкции), что снижает уровень критических нагрузок на структуру, к которой крепится анкерный столб.
Снижают фактор рывка за счёт выноса анкерной точки — чем меньше глубина падения работника, тем меньше фактор опасного воздействия при остановке падения.
Уменьшают потенциальную глубину падения работника.
Делают анкерную точку видимой и доступной, например, на кровле, которую зимой засыпает снегом.
Позволяют организовать систему анкерных устройств в конструкциях, где единственный способ установки — через дополнительные консоли и столбы (например, когда прочная структура скрыта декоративным слоем или панелями).
