Вспомогательная конструкция Флай

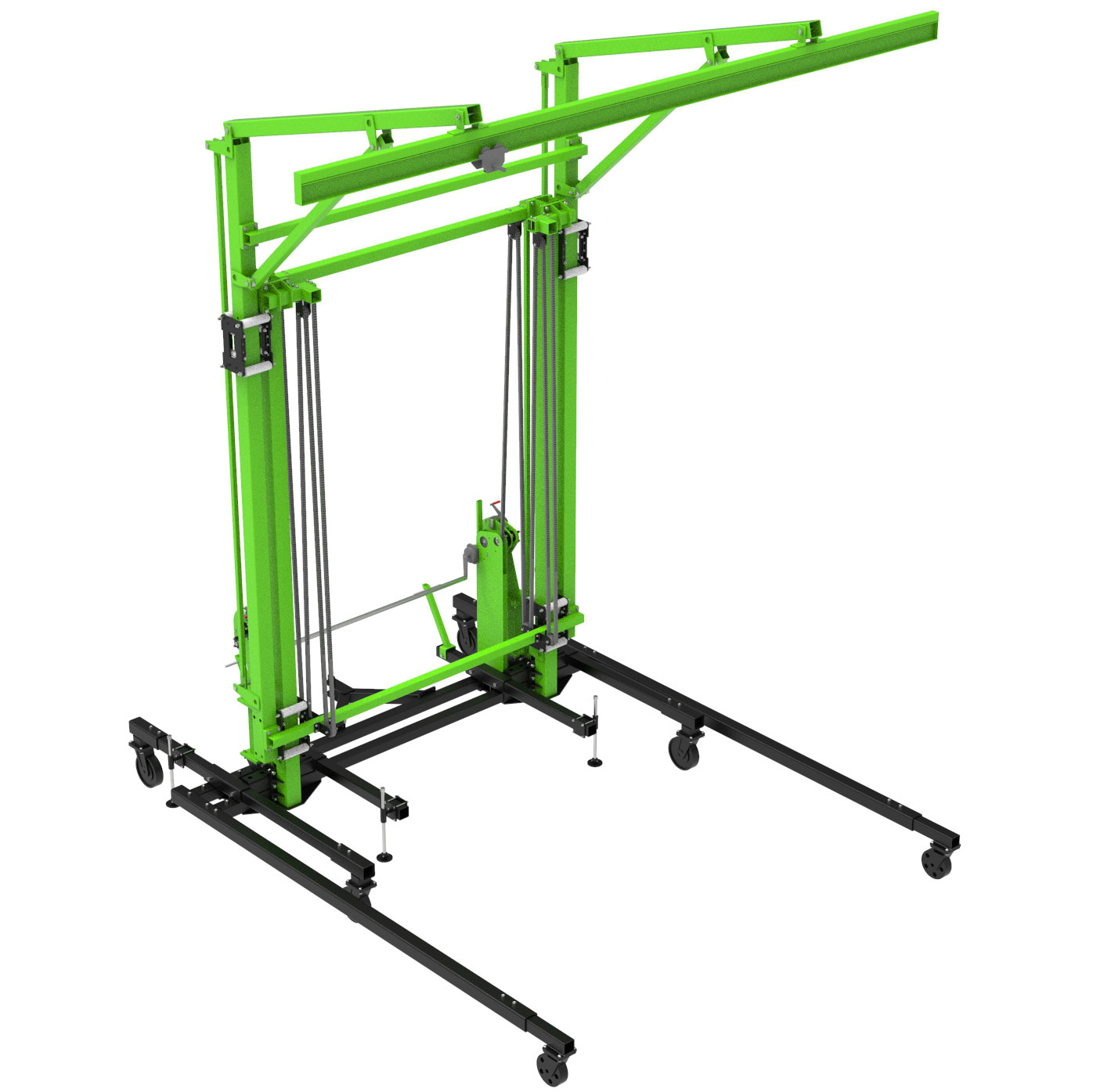

ВМ ТехноМАС 005.01 Флай – это современная сборная подвижная конструкция, разработанная для обеспечения надежной страховки пользователей, работающих на высоте. Ее ключевая особенность – возможность изменения высоты установки направляющего рельса. Это позволяет адаптировать систему к различным условиям работы и обеспечивать оптимальную зону охвата.

Принцип работы системы

Система работает следующим образом:

1. Направляющий рельс: Направляющий рельс, установленный на ВМ ТехноМАС 005.01 Флай, обеспечивает основу для перемещения подвижной анкерной точки.
2. Подвижная анкерная точка : Сертифицированная подвижная анкерная точка перемещается по направляющему рельсу, обеспечивая непрерывную поддержку пользователя.
3.  Соединительно-амортизирующая подсистема и блокирующее устройство втягивающего типа: К подвижной анкерной точке крепится соединительно-амортизирующая подсистема, которая поглощает энергию падения, и блокирующее устройство втягивающего типа, которое мгновенно останавливает падение пользователя.

Преимущества системы

• Основание специальной конструкции с аутригерами обеспечивает устойчивость системы и предотвращает опрокидывание при срыве пользователя.
• Возможность изменения высоты установки направляющего рельса и перемещения по горизонтальной плоскости (с помощью ручной или машинной тяги) позволяет адаптировать систему к различным рабочим зонам и задачам.
• Система обеспечивает непрерывную страховку пользователя, повышая производительность труда и снижая риск несчастных случаев.

Модификации системы

ВМ ТехноМАС 005.01 Флай доступна в нескольких исполнениях, включая стандартное и специализированное. Основное различие между исполнениями – масса системы, что позволяет подобрать оптимальное решение в зависимости от конкретных требований и условий эксплуатации.

Технические характеристики

•  Высота конструкции мин, мм: 6371
• Высота конструкции макс, мм: 9476
• Длина вылета стрелы, мм: 2800
• Габариты основания, мм: длина, макс 5720; ширина, макс 4290
• Механизм подьема-опускания: ручной, с цепным приводом.
• Система фиксации стрелы: стопор механический
• Способ перемещения системы: ручной 2 человека или машинной тягой
• Тип устанавливаемых колес: Передние обрезиненные, задние обрезиненные со стопором
• Усилие страгивания системы при перемещении по горизонтальной поверхности, кг: 36-40
• Количество пользователей системы единовременно, шт.: 2
• Максимальная нагрузка на опрокидывание, кг: 2200
• Максимальная нагрузка на разрушение, кг: 3000
• Масса конструкции в рабочем состоянии, кг: 2600
• Габаритные размеры системы, мм: длина 5720, ширина 6008, высота 9476
• Тип покрытия элементов конструкции: полимерно-порошковое покрытие 09098.RAL9005, RAL1018 (Pulver, Турция), 80-100 мкм
