Системы обеспечения безопасности работ на высоте делятся на несколько видов.

Удерживающие системы

Предотвращают падение работника с высоты за счёт ограничения его перемещения не позволяя подойти к месту возможного падения. Включает классы:

• Анкерное устройство;
• привязь (страховочная, для удержания, для позиционирования, для положения сидя);
• соединительно-амортизирующая подсистема (стропы, канаты, карабины, амортизаторы, средство защиты втягивающегося типа, средство защиты от падения ползункового типа на гибкой или на жесткой анкерной линии).

Позиционирующие системы

Предоставляют возможность нахождения работника в месте проведения работ за счёт использования СИЗ и закрепления определённым образом. Включает классы:

• Анкерное устройство;
• привязь (страховочная, для удержания, для позиционирования, для положения сидя);
• соединительно-амортизирующая подсистема (стропы, канаты, карабины, амортизаторы, средство защиты втягивающегося типа, средство защиты от падения ползункового типа на гибкой или на жесткой анкерной линии).

Страховочные системы

Обеспечивают безопасную остановку падения (страховочная система) и уменьшают тяжесть последствий остановки падения. Включает классы:

• Анкерное устройство;
• привязь (страховочная, для удержания, для позиционирования, для положения сидя);
• соединительно-амортизирующая подсистема (стропы, канаты, карабины, амортизаторы, средство защиты втягивающегося типа, средство защиты от падения ползункового типа на гибкой или на жесткой анкерной линии).

Системы спасения и эвакуации

Используются при спасении и эвакуации работников. Включает классы:

• Дополнительные или используемые, но рассчитанные на дополнительную нагрузку анкерные устройства;
• резервные удерживающие системы, системы позиционирования, системы доступа или страховочные системы;
• необходимые средства подъема или спуска в зависимости от плана спасения или эвакуации (например, лебедки, блоки, триподы, подъемники);
• носилки, шины, средства иммобилизации;
• медицинская аптечка

Общие требования

Системы обеспечения безопасности работ на высоте должны:

• соответствовать существующим условиям на рабочих местах, характеру и виду выполняемой работы;
• учитывать эргономические требования и состояние здоровья работника;
• после необходимой подгонки соответствовать полу, росту и размерам работника.

Анкерные устройства используются для крепления средств индивидуальной защиты от падения с высоты к опорам.

Существует два типа анкерных устройств и несколько классов.

Типы анкерных устройств

• Мобильные (переносные) анкерные устройства. Эти устройства устанавливаются на опоры временно и могут быть перенесены в другое место. К ним относяться анкерные стропы, триподы, балочные кронштейны (для установки на профиль конструкции), балки в дверные и оконные проёмы, анкерные устройства с пригрузом.
• Стационарные анкерные устройства. Устанавливаются внутрь опоры и являются после этого частью конструкции здания или сооружения.

Классы анкерных устройств

• Класс А1: структурные анкеры для крепления к вертикальным, горизонтальным и наклонным поверхностям, например стенам, стойкам, перемычкам.
• Класс А2: структурные анкеры для крепления к наклонным крышам.
• Класс В: переносные временные анкерные устройства
• Класс С: анкерные устройства, использующие гибкие горизонтальные анкерные линии.
• Класс D: анкерные устройства, использующие жесткие горизонтальные анкерные направляющие.
• Класс Е: анкерные устройства с противовесом для применения на горизонтальных поверхностях.

Анкерная линия — компонент системы обеспечения безопасности на высоте, включающий в себя закрепляемый на опоре синтетический канат, стальной трос или жесткую металлоконструкцию, к которым могут присоединяться другие компоненты соединительно-амортизационной подсистемы для обеспечения безопасного перемещения работника и выполнения высотных работ.

Анкреные линии могут быть:

• Стационарные. Устанавливаются на длительный срок и являются утверждённым элементом конструкций или сооружений. Посмотреть примеры стационарных анкерных линий можно посмотреть здесь.
• Мобильные анкерные линии.  Анкерные линии крепятся к опорам без их изменений. Устанавливаются на короткое время или время производства работ на высоте. Посмотреть примеры стационарных анкерных линий можно посмотреть здесь.

Вопреки часто встречающемуся заблуждению анкерную линию не стоит устанавливать на высоте 1,5 метра от уровня ног работника (опоры). Главным фактором влияющим на безопасность в случае падения - это глубина падения работника и следуемые за падением спасательно-эвакуационные мероприятия. Чем больше будет динамическая нагрузка на систему в момент остановки падения, тем глубже упадёт человек (риски удара о конструкции, выше кинетическая энергия и нагрузка на привязь) и тем сложнее его оперативно спасти (время безопасного пребывания человека в подвешенном состоянии идёт на минуты).

Также не верным решением установить анкерную линию слишком высоко над головой работника. Он будет испытывать трудности при прикреплению карабина подсистемы к анкерной линии и прохождении промежуточных анкерных точек.

Мы рекомендуем устанавливать систему на уровне головы работника. Обычно на высоте 1,8 метра ут уровня поверхности, по которой он перемещается.

Гибкие анкерные линии могут использоваться только в страховочной (остановка падения) или удерживающей (ограничение перемещения работника) системах. Анкерный линии на базе стального каната нельзя использовать в системах позиционирования (фиксация рабочего положения).

Применяемость гибких анкерных линий на наклонной кровле с определённым уклоном зависит от возможности работника безопасно перемещаться и выполнять работу без опоры. Это необходимо определить на этапе оценки рисков падения с высоты и ответить на главный вопрос - будет ли работник использовать анкерную линию в качестве средства позиционирования (висеть на ней). Если такой риск существует, то стоит отказаться от использования тросовой анкерной линии, поскольку ответственность в случае несчастного случая скорее всего будет на стороне работодателя.

Допустимый уклон зависит от множества факторов и одним из ключевых - использование системы безопасности в зимнее время года (снег, лёд). Мы не рекомендуем устанавливать гибкие анкерные линии на кровли с уклоном более 20 град.

Переносные и стационарные анкерные линии — это компоненты систем безопасности при работе на высоте, относятся к классу анкерных устройств.

Переносные анкерные линии

Как и любые анкерные устройства, сертифицированные и разработанные для применения в качестве переносных, анкерные линии этого типа устанавливаются на период производства работ и после их завершения снимаются. Установка переносных линий не требует этапа проектирования системы безопасности в отношении их применения.

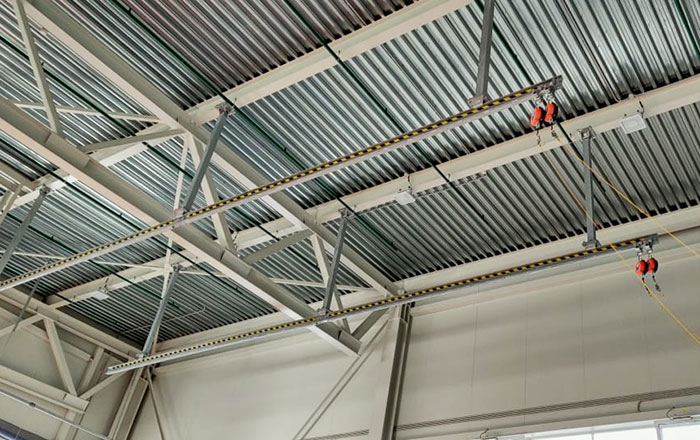

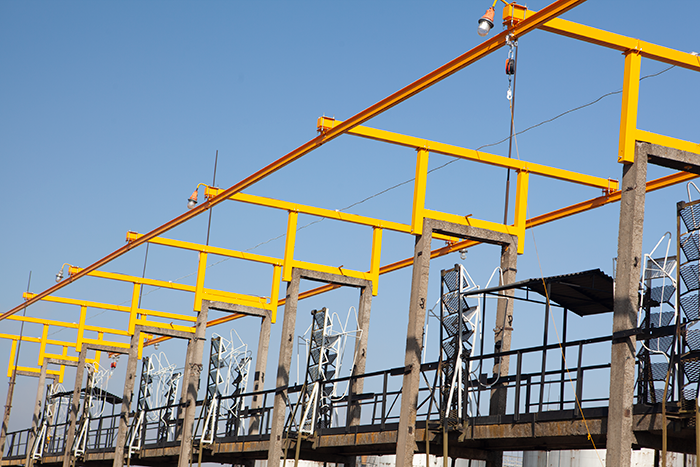

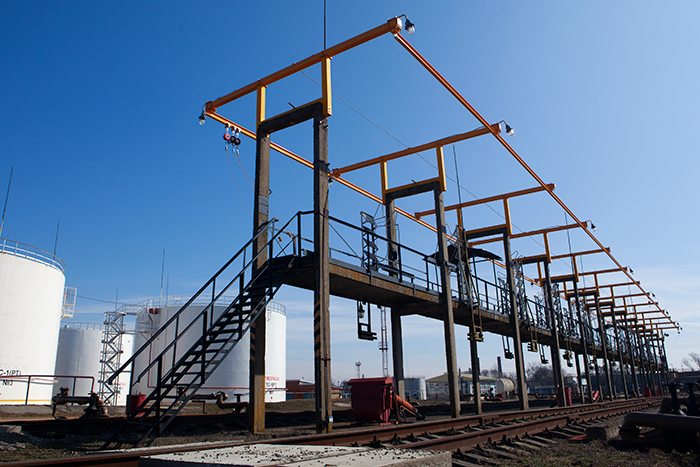

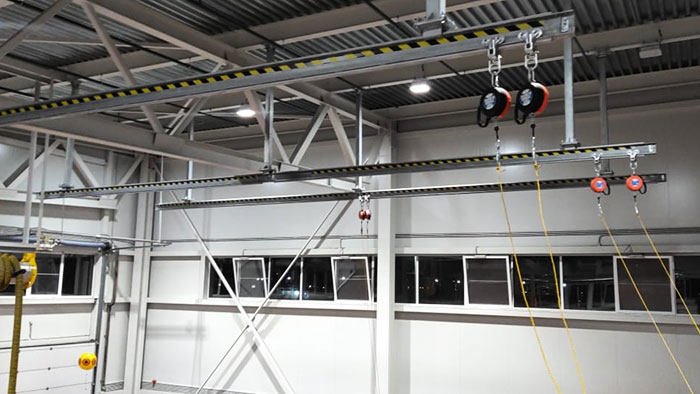

Стационарные анкерные линии

Являются системой разработанной для постоянного применения в зонах регулярной работы персонала. После этапов проектирования, монтажа, ввода в эксплуатацию, стационарная анкерная линия не может в дальнейшем быть перенесена или переустановлена.

Количество одновременно-работающих пользователей указано в паспорте (инструкции) к конкретной модели и марки анкерной линии и может варьироваться от одного пользователя до двенадцати.

Превышение является нарушением эксплуатации системы.

Мы работаем по общей системе налогообложения. НДС 22%.

Тип и расположение анкерного устройства указывают в плане производства работ на высоте или в наряде-допуске.

• Правильно расположенное анкерное устройство страховочной системы (п. 105 Правил):
• обеспечивает минимальный фактор падения для уменьшения риска травмирования работника во время падения (например, из-за ударов об элементы объекта) или в момент остановки падения (например, из-за воздействия, остановившего падение);
• исключает или максимально уменьшает маятниковую траекторию падения;
• обеспечивает достаточное свободное пространство под работником после остановки падения с учетом суммарной длины стропа или вытяжного каната предохранительного устройства, длины сработавшего амортизатора и всех соединителей.

Анкерное устройство удерживающих систем и систем позиционирования должно выдерживать без разрушения нагрузку не менее 13,3 кН.

Анкерное устройство страховочных систем для одного работника должно выдерживать без разрушения нагрузку не менее 22 кН. Точки анкерного крепления для присоединения страховочных систем двух работников должны выдерживать без разрушения нагрузку не менее 24 кН. Для каждого дополнительного работника добавляется по 2 кН (например, для горизонтальных гибких анкерных линий — 26 кН для трех, 28 кН — для четырех).

Понятия удержания, страховки и позиционирования определяются в зависимости от способа обеспечения безопасности работника на высоте.

• Удержание означает ограничение перемещения работика в безопасной зоне за счёт использования компонента системы с названием "удерживающая". За счёт применения таких компонентов специалист не может оказаться в зоне, где возможно его падение.
• Стаховочные элементы системы служат для остановки падения человека, которое уже наступило. При любом падении и их остановке существуют динамические ударные нагрузки, которые необходимо сделать безопасными, поэтому привязи учитывают этот фактор в своей конструкции, а стропы всегда имеют амортизирующий элемент.
• Позиционирование означает фиксацию человека на определённом месте и в определённом положении. Обычно это фиксация работника в месте производства раабот.

Безопасность производства работ на высоте определены "Правилами по охране труда при работе на высоте", утверждёнными "Приказом Минтруда России от 28.03.2014 № 155н"

Средства коллективной защиты от падения с высоты (СКЗ) являются системой защиты в виде инженерных конструкций для предотвращения или снижения риска падения для нескольких работников и позволяющих исключить индивидуальные средства защиты от падения с высоты. Самым распространённым средством коллективной защиты являются ограждения.

Средства индивидуальной защиты от падения с высоты (СИЗ) представляют собой набор средств как носимых, так и устанавливаемых в зоне производства работ для обеспечения безопасной работы. СИЗ состоит из трёх компонентов:

1. Анкерные устройства (например, анкерный)
2. Соединительно-амортизирующая подсистема (например, страховочный строп)
3. Привязь

Приоритетной стратегией обеспечения безопасной работы на высоте является всегда применение коллективных средств, но при невозможности или неэффективности применения СКЗ применяются средства индивидуальной защиты от падения с высоты.

Использование гибких анкерных линий для прикрепления подсистемы при работах по обслуживанию фасадов с применением систем канатного доступа (промышленный альпинизм) категорически запрещено и критически опасно.

Гибкие анкерные линии разрабатываются как средство защиты от падения с высоты только для двух систем - страховочной (остановка падения) или удерживающей (ограничение зоны перемещения работника на горизонтальной поверхности). Промышленные альпинисты используют рабочую верёвку для позиционирования (спуск, фиксация на рабочем месте и подъём) и страховочную верёвку в качестве страховочной системы (обрыв позиционирующей). Рабочую верёвку к тросовой линии крепить нельзя и противоречит инструкции и здравому смыслу.

Расположение анкерной линии относительно пользователя при разработке системы безопасности для работы на высоте учитывает множество факторов. Главным фактором является минимизация рисков падения работника и результатов от падения в случае, если оно произошло.

Факторы, которые учитываются при проектировании и установке анкерных линий

Фактор рывка и глубина падения

Снижение фактора рывка (фактора падения) при расположении анкерного устройства — это задача, которая направлена на уменьшение риска травмирования работника в момент остановки падения. Фактор падения — косвенная характеристика опасности рывка, равная отношению глубины падения к длине соединительно-амортизирующей подсистемы страховочной системы. Чем меньше рывок при остановке падения, тем меньше рисков травмирования. В соответствии с этим параметром, чем выше расположена анкерная линия тем лучше.

Безопасная глубина падения также диктует необходимость расположения анкерной линии максимально высоко. Чем меньше глубина падения работника, тем меньше рисков несчастного случая. При разработке систем безопасности для зон с рисками падения с малой высоты этот фактор является основным и требует тщательной оценки.

Непрерывность страховки

Основным преимуществом применения анкерных линий является возможность безопасного перемещения работника на большой площади без потери страховки. Чем меньше от работника требуется участия при организации своей безопасности, тем меньше риски. Анкерные линии (их применение) позволяет добиться непрерывности. При правильном расположении установленной линии и её конфигурации работнику либо совсем не требуется переходить с одной линии (или анкерного устройства) на другую. Многие анкерные линии позволяют проводить карабин подсистемы через промежуточные точки и угловые переходы без перещёлкивания (требуется 2 уса).

Жёсткие и гибкие анкерные линии — это компоненты систем безопасности при работе на высоте, относятся к классу анкерных устройств.

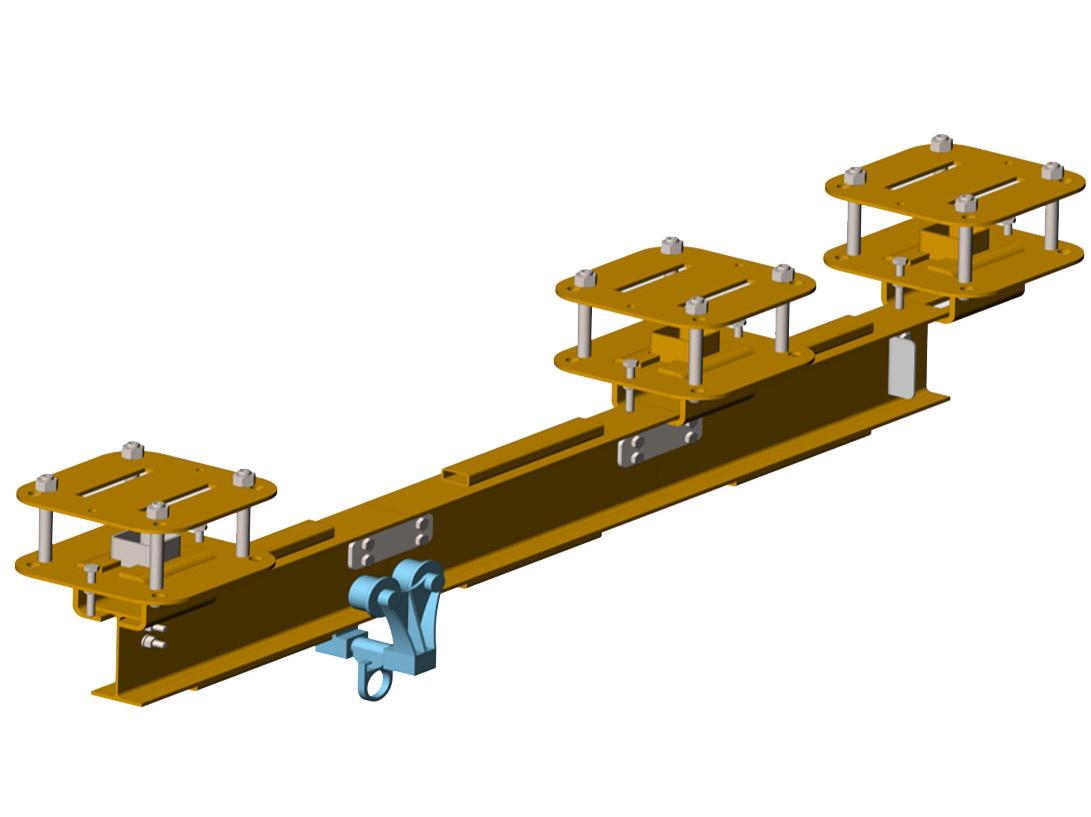

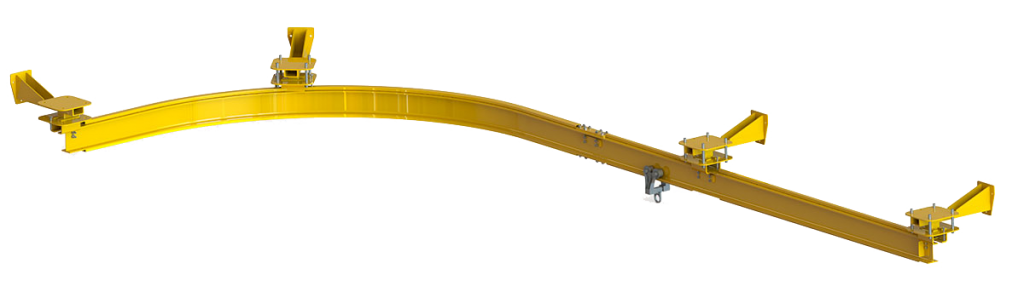

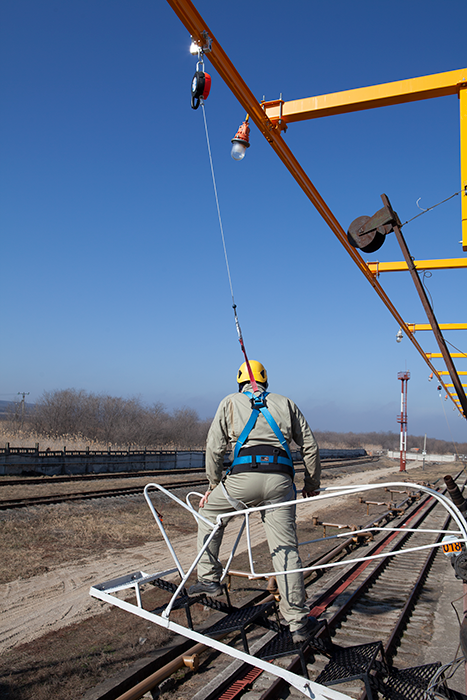

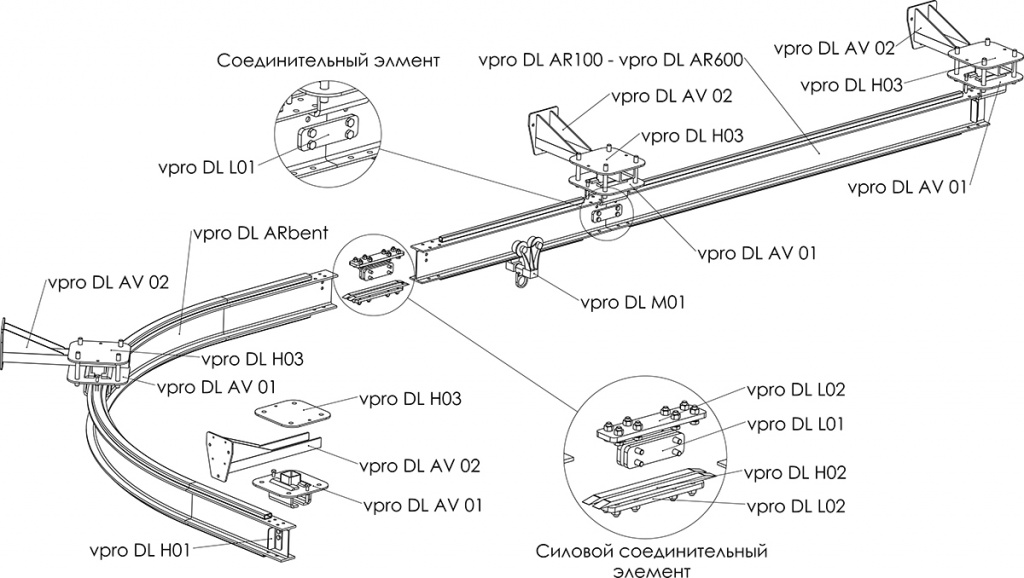

Жёсткие анкерные линии (анкерное устройство тип D)

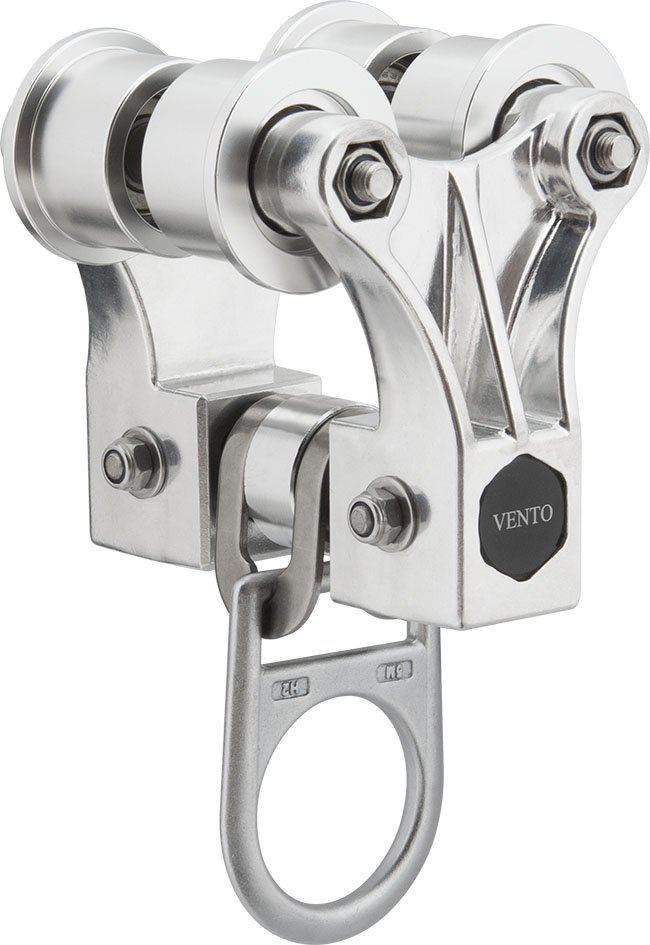

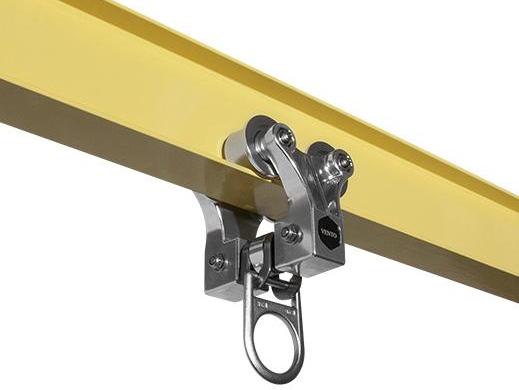

В качестве базового элемента выступает профиль из алюминиевого и стального сплава, по которому передвигаются каретки для присоединения страховочной, удерживающей системы или системы позиционирования. Жёсткие анкерные линии всегда являются проектным решением и устанавливаются стационарно.

Жёсткие анкерные линии являются более надёжным средством защиты от падения с высоты, они минимизируют безопасную глубину падения работника (нет провиса) и могут применяться как в страховочных системах безопасности, так и системах позиционирования (например, для крепления систем при выполнении работ с применением систем канатного доступа).

Гибкие анкерные линии (анкерное устройство тип C)

Изготавливаются из стального каната и устанавливаются в качестве компонента страховочной или удерживающей системы. Подсистема (страховочный строп или средство защиты втягивающего типа) может прикрепляться к тросу анкерной линии либо напрямую карабином на подсистеме, либо с использованием каретки, передвигающейся по тросу (способ крепления определяет производитель и указывает в инструкции и паспорте). Гибкие анкерные линии имеют профис при возникновении нагрузок на систему, который нужно учитывать при оценке рисков (например, малый запас безопасной высоты в случае падения).

Внимание! Гибкие анкерные линии не могут применяться в системах позиционирования. (например, крепления рабочего каната при работах с применением систем канатного доступа или для фиксации работника на наклонных плоскостях).

Да, как проектная деятельность, так и выполнение работ подтверждена. Наша компания является членом Саморегулируемых организаций (СРО).

Переносные и стационарные анкерные линии — это компоненты систем безопасности при работе на высоте, относятся к классу анкерных устройств.

Переносные анкерные линии

Как и любые анкерные устройства, сертифицированные и разработанные для применения в качестве переносных, анкерные линии этого типа устанавливаются на период производства работ и после их завершения снимаются. Установка переносных линий не требует этапа проектирования системы безопасности в отношении их применения.

Стационарные анкерные линии

Являются системой разработанной для постоянного применения в зонах регулярной работы персонала. После этапов проектирования, монтажа, ввода в эксплуатацию, стационарная анкерная линия не может в дальнейшем быть перенесена или переустановлена.
